产品详情
轮眉高度测量装置
一、概述

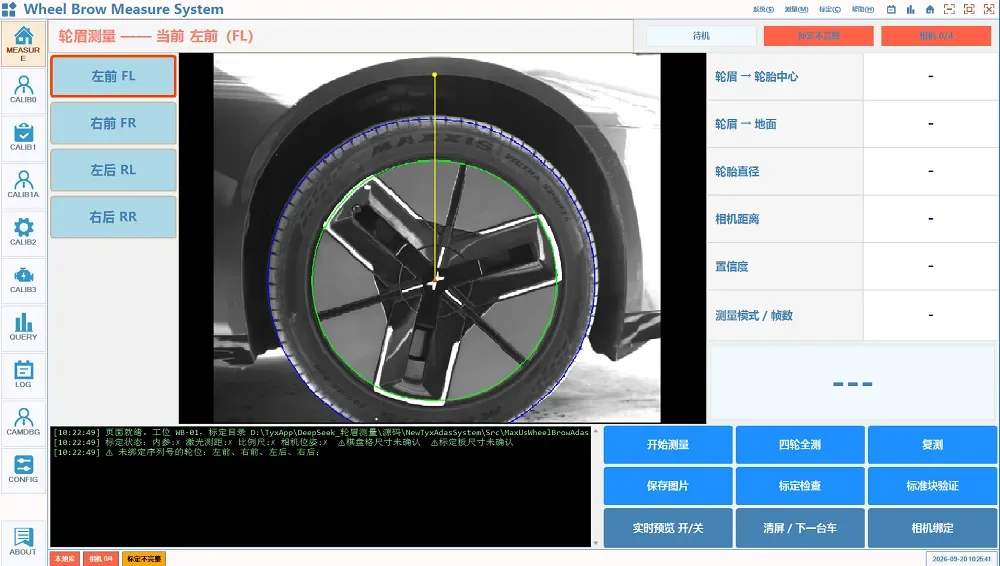

轮眉高度检测设备基于视觉检测方案，计算汽车轮胎中心或地面至轮胎上方车身轮廓弧线最高点之间的距离，主要用于空气悬架标定以及 ADAS 系统标定工作。
二、测试原理
传感器采用激光基于三角原理测量，传感器内的线性激光的位置及与相机的角度经过标定后参数被固定。635nm的红色激光垂直照射到前轴平面上轮眉最高处，经过2D相机在CCD内成像并被识别，软件对激光线解算出拐点，并根据激光三角形法原理求解拐点的Y和Z坐标，其中Z坐标也就是轮眉的高度。
三、主要技术参数
| 测量范围delta X delta Z delta Y | > ±150 mm @ 1000 mm> ±150 mm @ 1000 mm> 1000±150 mm |
| 测量精度 | ± 1mm |
| 测量频率 | 10 Hz |
| 对抗环境光 | 差分处理 |
| 硬件组成 | 1摄像机，2线型激光 |
| 电源 | 24VDC |
| 工作温度 | 0~40˚ |

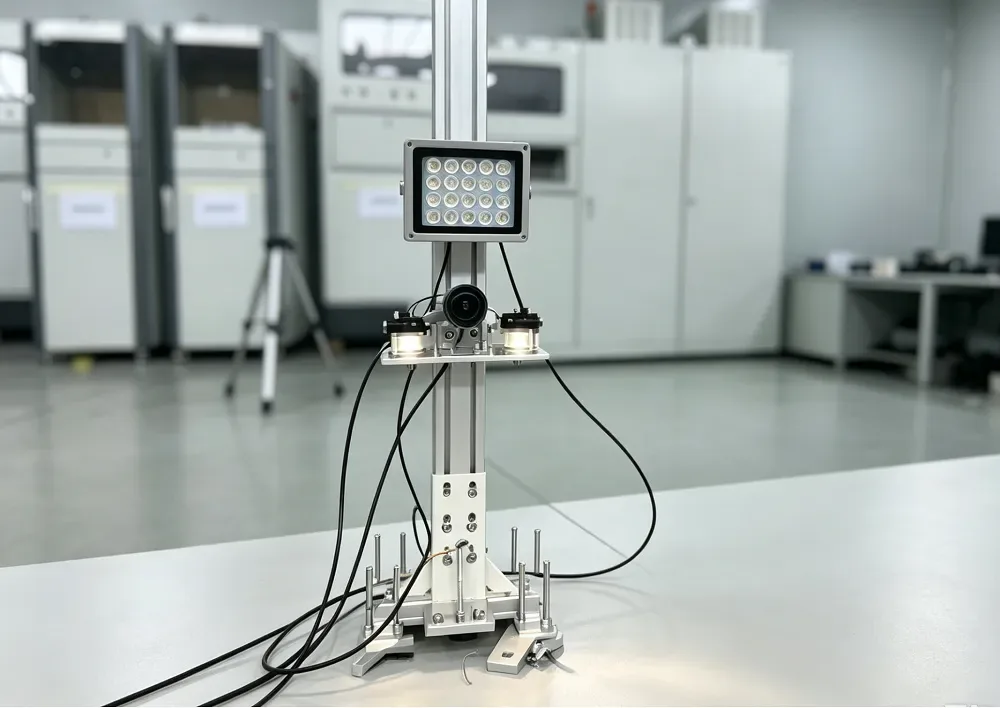

四、轮眉高度测量传感器

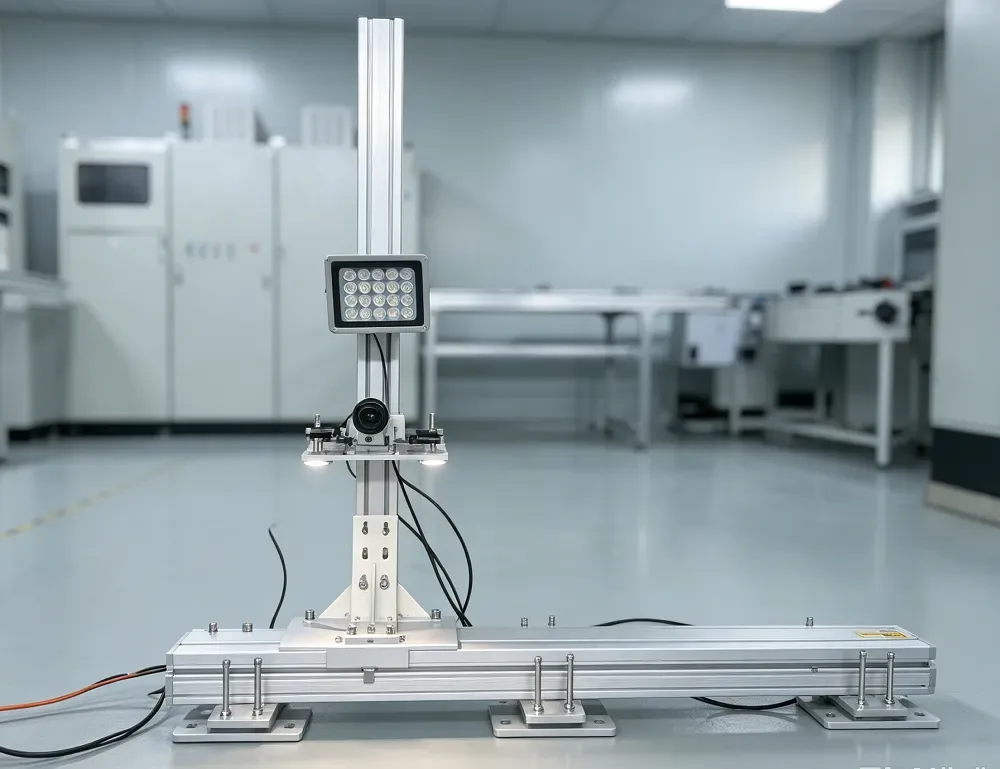

后轮眉高度传感器安装在后轴，其位置可根据车型轴距不同而自动调整。轴距的调整采用伺服电机驱动丝杠实现。
 |  |
|---|
五、技术参数
| 移动范围 | 1000 mm |
| 移动精度 | ± 1mm |
相关产品
查看全部
简易ADAS标定设备
用于 LDW 车道偏离预警摄像头、AEBS/FCW 前向雷达（反射板形式）、BSD 角雷达与 AVM 360 环视摄像头的标定。LDW 标定高度 1500～1700mm、AEBS 标定高度 500～800mm，蜗杆-涡轮-齿轮-齿条两级同步升降，标靶小车轮式移动带定位销，配无线蓝牙 OBD 模块与标定/刷写软件。
了解更多

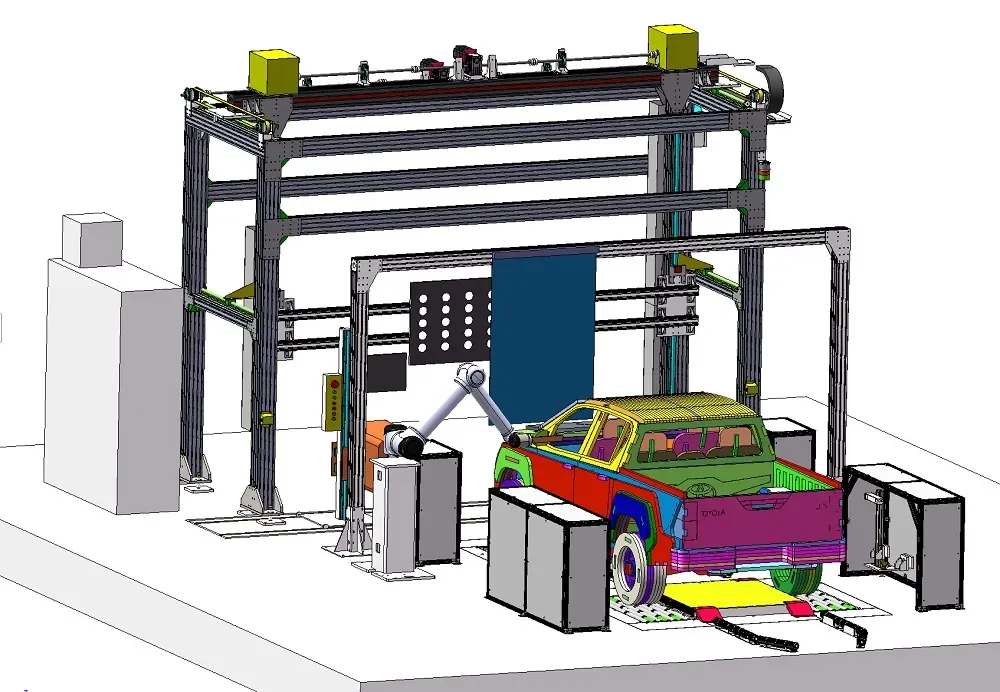

HUD 标定检测系统（协作机器人式）
六轴协作机器人（UR10）携 SONY 工业相机模拟人眼多位置取样；自动幕布遮光消除环境干扰；双目安全扫描 + 超声波玻璃探测等多重防护；PLC + IPC 全自动标定
了解更多

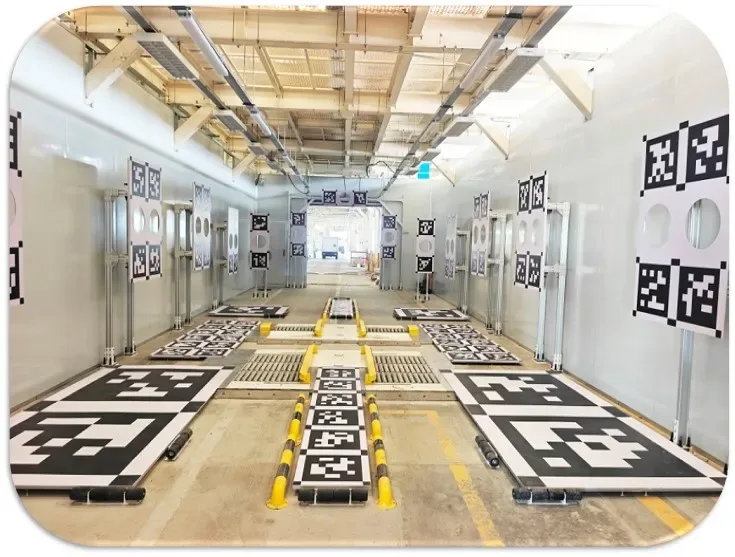

无人车标定间
整车级传感器标定间，多目标板自动化标定流程
了解更多

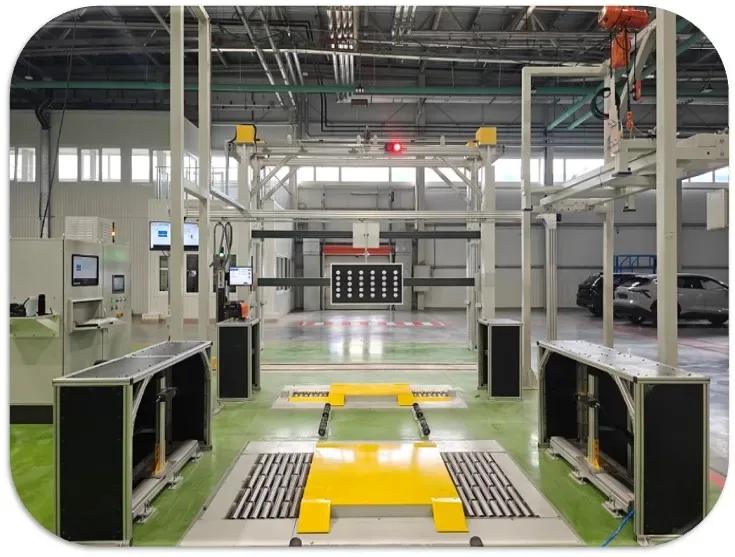

ADAS标定设备
