汽车外观检查灯廊（AUDIT 评审灯棚）
光学棱镜灯冷暖 3 根 1 组，水平面照度 800-1500lx 可调、均匀度≥70%，UGR<22、LED 无频闪 RG0，专用于漆面缺陷评审
外观检测灯廊整体：钢框架 + 光学棱镜灯具构成 5m 灯廊
| 光学棱镜灯在车辆表面形成封闭光带 配合条状光栅在车身形成反射条变化，色差、划痕、细孔、桔皮等缺陷一目了然。 | 水平面照度 距地面 0.8m）800-1500lx 可调，照度均匀度 ≥70%，避免明暗差掩盖缺陷。 | 统一眩光值 UGR 小于 22 降低灯具眩光，减轻评审员长时间目视疲劳。 |
产品概述
汽车外观检查灯廊（外观检测灯棚）主要用于整车驾驶室及保险杠等漆面质量评审，灯廊长度 5m，是整车厂 AUDIT（奥迪特）质量评审工位的核心照明装备。
灯光隧道主要由钢框架、灯具、配电线路、踏台、导轨式驾车、线槽及配电柜等构成。灯具选用光学棱镜灯，在车辆表面形成封闭的光带；冷暖光源按 3 根 1 组配置，即 1 组 2 根冷光灯加 1 根暖光灯，通过专业的光学设计降低灯具眩光，同时产生明显的光谱过渡，使色差、划痕、细孔、桔皮结构等缺陷更容易被发现；灯箱上的条状光栅会在车身上形成反射条的变化。灯箱均装备亮度控制器（调光外镇流器和分总控制的调光器），可适应各种颜色汽车表面的检查。
核心优势
■ 光学棱镜灯在车辆表面形成封闭光带，配合条状光栅在车身形成反射条变化，色差、划痕、细孔、桔皮等缺陷一目了然。 ■ 水平面照度（距地面 0.8m）800-1500lx 可调，照度均匀度 ≥70%，避免明暗差掩盖缺陷。 ■ 统一眩光值 UGR 小于 22，降低灯具眩光，减轻评审员长时间目视疲劳。 ■ 光源采用 LED，无频闪、蓝光等级 RG0，长时间作业更舒适；光效 ≥120lm/W，节能。 | ■ 色温 4000K/6500K（1 根灯管 4000K、2 根灯管 6500K），冷暖搭配覆盖不同漆面颜色的评审需求。 ■ 热辐射低：连续工作 1 小时后灯光隧道内部温度比周边温度高不超过 5℃，不干扰漆面与人员环境。 ■ 配备调光外镇流器与分总控制的调光器，亮度可调，适应各种颜色汽车表面的检查。 ■ 灯具可立即启动和再启动，启动时间小于 0.5 秒，配合产线节拍无等待。 |
结构与细节
灯廊工位实景：灯具在车身表面形成封闭光带
|

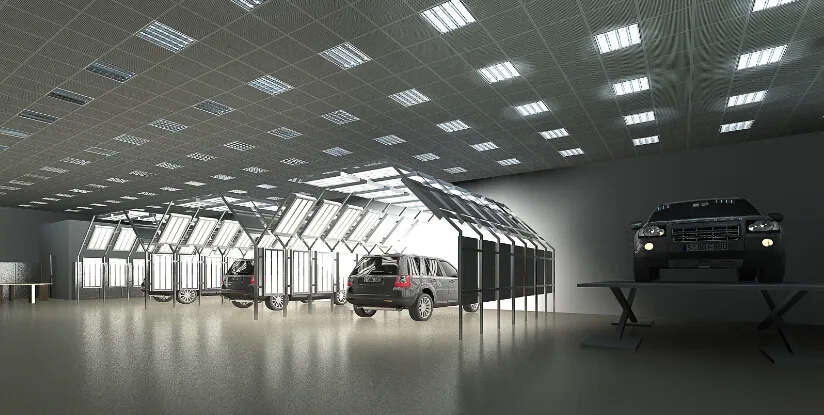

AUDIT 评审工位：条状光栅在车身形成反射条变化，便于发现漆面缺陷
|

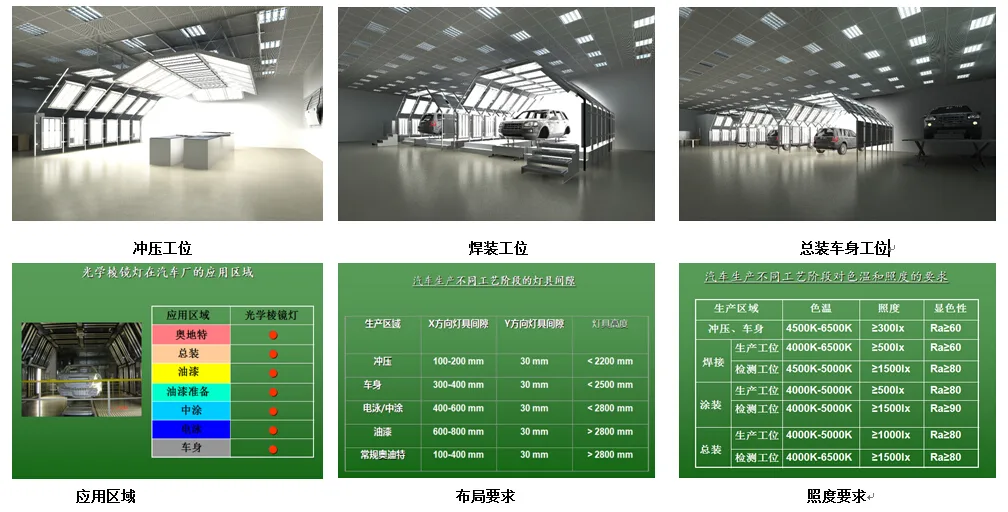

灯廊细节与配电控制
|
主要技术参数
| 灯廊长度 | 5m（主要用于整车驾驶室及保险杠等漆面质量评审） |
| 水平面照度 | 距地面 0.8m 处 800-1500lx（可调控制） |
| 照度均匀度 | 距地面 0.8m 单位水平面照度的最小值与最大值之比 ≥70% |
| 色温 | 一根灯管 4000K，两根灯管 6500K |
| LED 光源光效 | ≥120lm/W |
| 显色指数 | ≥80（需要对色彩进行正确判断的场所） |
| 统一眩光值 | UGR < 22，色温 5000K-6500K |
| 光源要求 | 采用 LED 光源，无频闪，蓝光等级 RG0 |
| 热辐射 | 连续工作 1 小时后灯光隧道内部温度比周边温度高 ≤5℃ |
| 灯具尺寸 | 1590×820×100 mm（尺寸偏差 ±5%） |
| 输入电压 / 额定功率 | AC 200-240V 50/60Hz；单根灯管 28W（±2W） |
| 功率因数 / 光通量 | ≥0.95；光源光通量 ≥10800lm |
| 光源寿命 | 光源 ≥50000Hrs（光衰<30%），灯具驱动器 ≥50000Hrs |
| 灯具壳体 / 反光板 / 盖板 | 1.2mm 优质冷轧钢成型；0.4mm 镜面铝板或亚光铝板；5mm 钢化玻璃 |
| 防护等级 / 工作温度 | IP20；-30~60℃（认证：3C） |
| 设计依据 | GB50034-2013、ISO8995-2002、CIE 218-2016、CIE015-2004/ANSIC78.377-2017、IETM-30-15、CIE TN224-2017、CIE117-1995、CIE190-2010、CIE006-2016、CSA035、IEC-EN62471 |
联系我们
北京泰元祥科技有限公司 电话：010-89780650 手机：18611929790（李永坡）邮箱：liyongpo@taiyuanxiang.cn
地址：北京市昌平区北七家镇宏福 10 号院 1 号楼 3027 室
服务内容：方案设计与基础提资、设备制造与集成、运输安装调试、操作培训、验收支持、售后维修与备件供应 注：本页参数与图片整理自产品技术方案，仅用于产品介绍；设备尺寸、配置及技术参数可按用户要求定制，如有更新恕不另行通知，具体以合同及技术协议约定为准。
