整车下线检测设备 ｜ 淋雨密封性试验

整车淋雨密封性检测设备（淋雨实验房）

降雨强度 8~12 mm/min 自动控制 ｜ 左/右/上三面独立喷淋 ｜ 水循环处理回用 淋雨实验房现场实景：快速卷帘门 + 独立电气控制柜（触摸屏操作）+ 喷淋管路与泵阀区

8~12 mm/min 降雨强度仪表设定、自动控制 精度 ±1 mm/min

三面独立喷淋 左、右、上三面可单独控制 喷嘴均匀布置、无喷淋死角

水循环回用 三级沉淀过滤 + 清水池 回用水达 GB 8978-1996 要求

产品概述

整车淋雨密封性检测设备（淋雨实验房）用于整车下线后整车及驾驶室的防水密封性检验，是总装车间下线检测的重要工位。设备采用设备定制形式，由我方负责工艺平面布置图设计、基础设计、设备设计制造、运输、安装调试、培训及售后服务，可按车型尺寸与车间场地量身定制。

试验时由电控操作台发出淋雨信号，电机驱动水泵将蓄水池中的水送入管道喷淋系统，经压力与流量调节阀、仪表设定出标准要求的降雨量，通过喷嘴均匀射向车身表面；喷射水沿车身表面滴落至底部积水槽，汇集流入水处理池，经沉淀、过滤、净化后循环使用，节水环保。

设备由外部维护室体、喷淋系统及管道装置、供水系统及水处理系统、电气控制系统等组成，具有操作界面友好、易于维护、控制系统扩展性好、运行安全可靠等特点。

设备主要构成

① 室体 房体板材采用聚氨酯发泡库板或双面不锈钢 EPS 夹芯板，外为优质彩钢板、内为 SUS-304 不锈钢板，经久耐用；壁板拼接式结构，接缝处敷防水材料并满胶密封，保证不渗漏；配置钢化玻璃可视窗与顶部防水照明，便于外部观察淋雨状态。	② 喷淋系统及管道装置 喷淋管路采用耐腐蚀材料（主管道镀锌管材，支管路固定于各喷淋面支架），管路与支架安装稳固，喷淋时不产生颤动；喷嘴为 60° 实心锥状、均匀布置无遮蔽区，便于拆卸清洗且角度可调；多级离心式水泵配高精度数显电磁流量计计量。
③ 供水系统及水处理系统 由多级离心水泵、压力变送器、过滤器、智能式流量计组成供水系统；水处理系统含一级泥沙沉淀池、二级浮物过滤池、三级净滤网过滤池及清水池、污水泵，对回用水进行沉淀、过滤、净化处理，出水水质达到 GB 8978-1996 回用水标准；蓄水池上部铺设盖板，兼顾人员安全与水质保护。	④ 电气控制系统 7 寸液晶触摸屏（威纶通），中文界面、屏幕直接触摸选项；集成 PLC 与断路器，电气元件采用施耐德等知名品牌；控制柜设铭牌（设备名称、制造商、制造时间、额定电压与功率），柜内低压照明与风扇降温，电源总开关设于柜体外侧；面板含操作电源钥匙开关、运转、停止、警报停止、紧急停止等中文标示按钮。

系统特点

■ 淋雨强度由仪表参数设定、自动控制，压力与流量可调，满足不同标准与试验目的。 ■ 喷淋时间可在触摸屏上任意设定，到规定时间设备自动关闭，无需人工值守。 ■ 系统分远程遥控自动与手动两种运行模式，适应不同操作习惯。 ■ 管路各侧设蝶阀单独控制并配压力表组，末端设手动球形排水阀，便于冲洗管道、排除污垢。

■ 多重安全保护：电机热继电器过负荷保护、超压保护、高低液位报警与自动补水、排污泵液位保护；紧急停止回路由硬件构成，不依赖 PLC，停止时切断控制电源与输出电源。 ■ 过滤器进出口设压力传感器，滤袋堵塞形成压差达设定值时水泵无法启动，自动提醒维护。 ■ 节水环保：淋雨用水经沉淀、过滤、净化后循环使用；污水可经排污总管按当地法规统一处理。 ■ 设备易于维护，控制系统预留扩展能力，可按需接入车间管理系统。

控制系统与现场实景

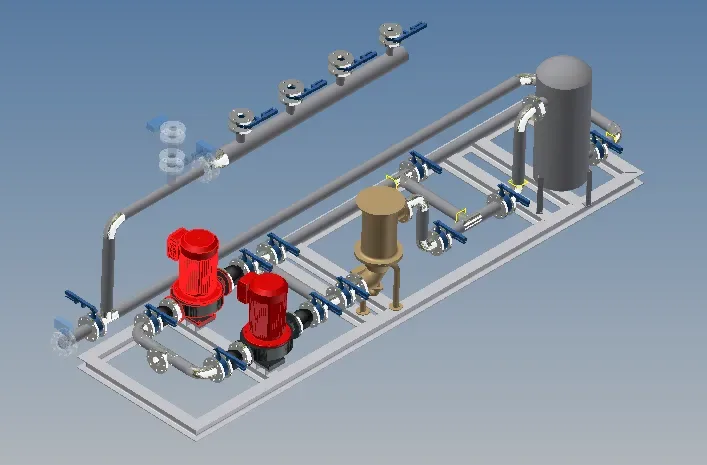

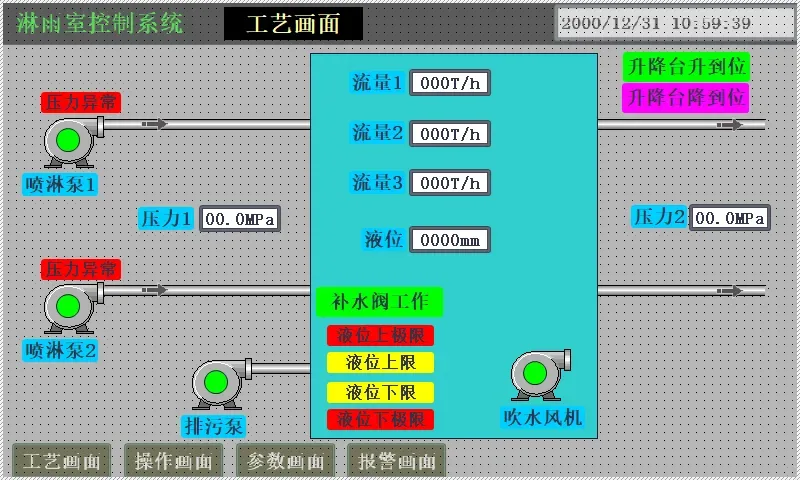

触摸屏"工艺画面"：实时显示各管路流量、压力、水池液位、补水阀与各水泵运行状态，并带液位、超压报警提示	泵阀区与水循环系统：一用一备循环水泵、袋式过滤器、稳压罐、电磁流量计与电动阀门

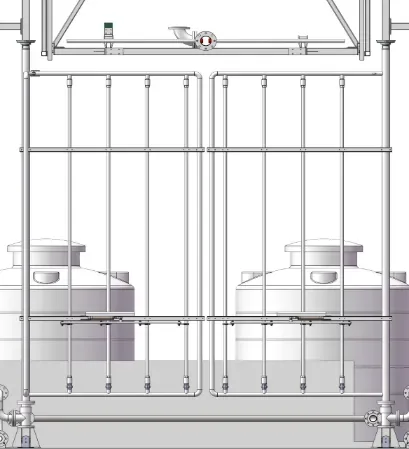

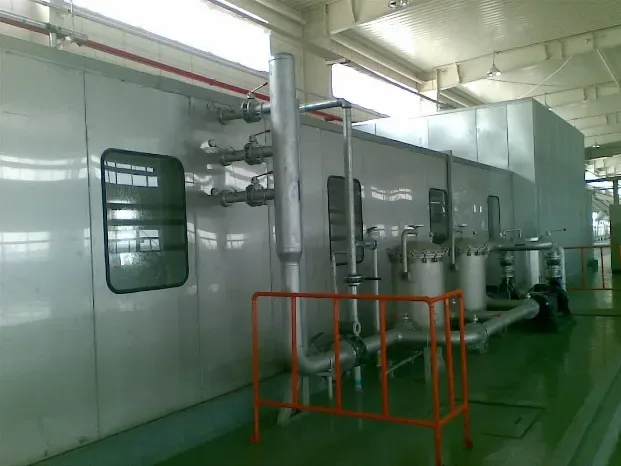

设备外部管路布置与钢化玻璃观察窗	喷嘴与喷淋管路布置：间距 400×400 mm 均匀布置，喷淋无死角

结构与部件

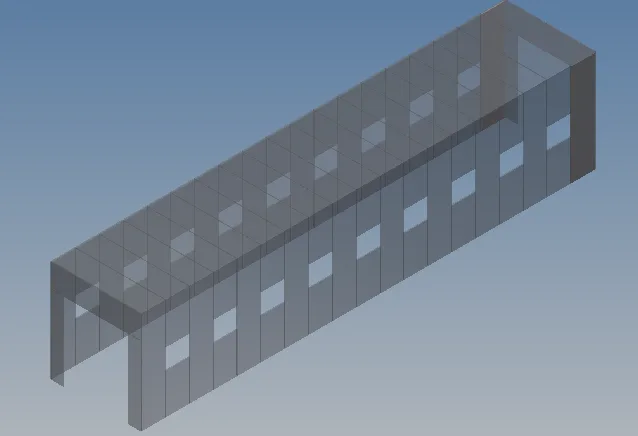

室体三维示意：拼接式库板结构，两侧布置观察窗

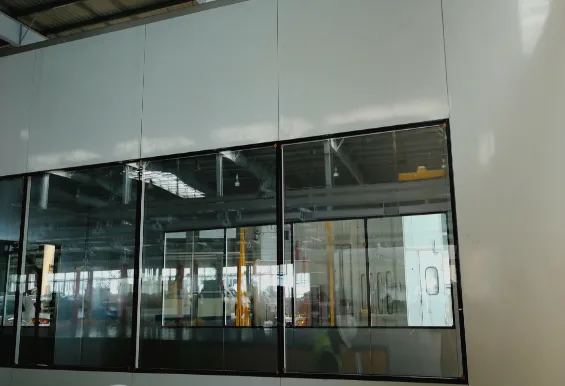

钢化玻璃可视窗：窗下沿离地 1200 mm，兼顾采光与观察

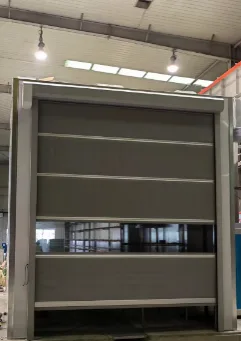

进出口采用带观察窗的 PVC 快速卷帘门，密封不渗水

水池液位控制：采用投入式压力变送器（推荐森纳士），将被测介质压力转换为 4~20 mA DC / 1~5 V DC 标准信号，与 PLC 配套使用，实现五级液位控制——超高液位（溢出前报警）、高液位（自动停止补水）、低液位（自动补水）、超低液位（水泵保护）、底部液位（排污泵保护）。 集水系统由积水池、污水池及清水池组成：地坪界面铺设镀锌格栅，界面设不锈钢过滤网阻挡胶带、纸片等大颗粒杂物；污水池最低点设 400×400×250 mm 排污井，沉淀污泥由排污泵定期排出。

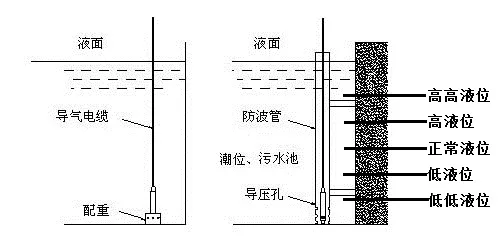

投入式液位传感器与五级液位控制原理

主要配置

循环水泵 / 排污泵	南方泵业、上海凯泉（一用一备，变频控制）；循环排污系统配多级流量水泵
触摸屏及 PLC	西门子 PLC；7 寸液晶触摸屏（威纶通），中文界面、触摸操作
电气元件	施耐德断路器及主要电气元件；接线端子、指示灯采用知名品牌
计量与检测	天津斯密特电磁流量计；压力变送器实时显示管路压力并随水流量变化显示
管路与喷嘴	SUS304 不锈钢管路及支架、不锈钢可调式喷嘴（实心圆锥 60°）、六袋式不锈钢过滤器
室体与照明	聚氨酯发泡库板 / 双面不锈钢 EPS 夹芯板；镀锌型材骨架、镀锌格栅；飞利浦防水灯具

主要技术参数

项目	参数
降雨强度	8~12 mm/min（仪表设定、自动控制），精度 ±1 mm/min；大型通过式机型前围/前风窗迎风面（12±1）mm/min、车身及其它部位（8±1）mm/min
淋雨有效空间	标准型 6400×3400×2900 mm；大型通过式室体 14000×4700×5100 mm
适用最大车型	标准型 5000×1900×1700 mm，最大轴重 1200 kg、最大整车重量 2000 kg；大型通过式 12000×2550（不含后视镜）×4000 mm
水泵与供水压力	多级离心式水泵，供水压力 150 kPa±10 kPa，高精度数显电磁流量计计量；循环水泵一用一备、变频控制
喷嘴与布置	60° 实心锥状喷嘴，喷水孔 ø2.0~2.4 mm，间距 400×400 mm，喷嘴距车体表面 700±200 mm，顶部铅垂、其它方向 45° 可调；大型机型不锈钢可调喷嘴 274 个
喷淋控制	左、右、上三面可单独喷淋控制；淋雨时间 0~9999 min 可调；远程遥控自动与手动两种运行模式
室体结构与材质	聚氨酯发泡库板，外优质彩钢板、内 SUS-304 不锈钢板；或双面不锈钢 EPS 夹芯板（壁厚≥0.5 mm），骨架不锈钢方管≥50×50×3 mm，拼接式结构、满胶密封不渗漏
观察与照明	两侧各 4 扇 1200×800 mm 钢化玻璃可视窗（下沿离地 1200 mm，共 8 扇）；顶部 12 组 2×36 W 防水灯具，照度≥300 Lx
水处理系统	一级泥沙沉淀池 + 二级浮物过滤池 + 三级净滤网过滤池 + 清水池 + 污水泵；砼结构集水系统总容量约 30 m³；回用水达 GB 8978-1996（悬浮物≤20 mg/L、pH 6.8~8.5、浑浊度≤10 PPm、颗粒度≤10 μm）
控制系统	西门子 PLC + 7 寸液晶触摸屏（威纶通），中文界面触摸操作；施耐德电气元件；投入式压力变送器实现五级液位控制；紧急停止回路由硬件构成，不依赖 PLC
使用条件	AC380 V（±10%）/50 Hz 三相五线制，预装容量 22 kW；环境温度 5~32℃、相对湿度≤85%；室内总装车间，需砼结构集水系统

English:

Rainfall Intensity	8~12 mm/min (instrument-set, automatic), accuracy ±1 mm/min
Effective Chamber Size	Standard 6400×3400×2900 mm; large drive-through 14000×4700×5100 mm
Max. Vehicle Size	Standard 5000×1900×1700 mm; large drive-through 12000×2550×4000 mm
Pumps and Water Pressure	Multi-stage centrifugal pump, 150 kPa±10 kPa, digital electromagnetic flowmeter
Nozzles and Layout	60° solid cone nozzles, ø2.0~2.4 mm, 400×400 mm pitch, adjustable angle
Spray Control	Left/right/top independent spray zones; 0~9999 min adjustable; auto and manual modes
Chamber Construction	PU foam panel with colour steel skin and SUS-304 liner, or double-side stainless EPS sandwich panel
Windows and Lighting	8 toughened glass windows 1200×800 mm; 12 sets of 2×36 W waterproof lamps, ≥300 Lx
Water Treatment	Three-stage sedimentation/filtration + clean water tank; recycled water meets GB 8978-1996
Control System	Siemens PLC + 7 inch HMI touch screen; Schneider components; 5-level water level control via pressure transmitter
Utility Requirements	AC380 V (±10%)/50 Hz, 22 kW; 5~32 degrees C, RH not more than 85%

设计依据与执行标准

设备设计与试验方法主要参照：QC/T476-2007《客车防雨密封性限值及试验方法》、QCn29008.6-91 国家汽车检测标准、GB 8978-1996《污水综合排放标准》（回用水要求）、GB16297-1996《大气污染物综合排放标准》、GB30986-1996《城市区域环境噪声标准》、GB12348-90《工业企业厂界噪声标准》、GB5226-2002 及通用用电设备配电设计规范、GB2893-2008《安全色》等；同时满足用户企业自定标准，国标未覆盖内容以用户技术要求为准。

供货范围与工程界面

我方负责：工艺平面布置图设计、基础设计；设备设计、制造与采购；室体、喷淋管路、供水系统、水处理系统、电气控制系统的运输、安装与调试；人员培训及售后服务；设备连接安装（由用户预留的动力电与压缩空气接点接入控制柜与用气点）。

用户负责：按设计图纸实施设备地基与蓄水池土建（池壁防水防渗、内壁铺设墙地砖）；将车间动力电与压缩空气管路接到设备电气控制柜和用气点（预留 5 米）；提供水源；货物到场后的装卸与保管；双方派人到场开箱验货。

使用条件

电源	AC380 V（±10%）/50 Hz 三相五线制，需配置带漏电保护装置的空气动力开关；预装容量 22 kW（以实际配置为准）
环境	环境温度 5℃~32℃（24 小时平均温度≤28℃）、相对湿度≤85%；周围无强烈振动
场地	室内总装车间；地面开挖并建砼结构集水系统；进水管道由用户提供至水池附近并预留阀门（管径大于 DN50，具体位置见基础施工图）

联系我们

北京泰元祥科技有限公司 电话：010-89780650 手机：18611929790（李永坡）
邮箱：liyongpo@taiyuanxiang.cn
地址：北京市昌平区北七家镇宏福 10 号院 1 号楼 3027 室
服务内容：方案设计与基础提资、设备制造与集成、运输安装调试、操作培训、验收支持、售后维修与备件供应；可按车型尺寸、车间场地与降雨强度要求定制淋雨实验房 注：本页参数整理自设备技术方案，仅用于产品介绍；设备尺寸、配置及技术参数可按用户要求定制，如有更新恕不另行通知，具体以合同及技术协议约定为准。
