前照灯检测十米板（含遮光棚）

十米白板带定位销与水平泡，按车型销孔定位；遮光棚可折叠移动、棚内照度≤20Lux，满足前照灯检测国标要求 十米白板：带移动脚轮、定位销与水平泡，板面标注灯型合格区域

遮光棚便于折叠 带移动脚轮，可在不同工位之间灵活挪动，不用时可折叠收纳。

遮光棚采用黑色不反光材质 并保证棚内十米板处（1 米内）照度不大于 20Lux，为前照灯检测提供暗环境。

十米白板底座带移动脚轮 移动到检测位置后可固定，单人即可完成转场。

产品概述

前照灯检测十米板由遮光棚与十米白板两部分组成，用于整车下线前照灯检测工位，为前照灯光型、光强与照射方向的检测提供标准的十米检测距离与合格区域基准。

遮光棚便于折叠、方便挪动并带有移动脚轮，采用黑色不反光材质，长度设计取决于棚内照度，需要满足棚内十米板处（1 米内）的照度不大于 20Lux，从而保证前照灯检测不受环境光干扰。十米白板尺寸满足现场生产车型的抽检需求，底座带移动脚轮，移动到检测位置后可进行固定。

核心优势

■ 遮光棚便于折叠、带移动脚轮，可在不同工位之间灵活挪动，不用时可折叠收纳。 ■ 遮光棚采用黑色不反光材质，并保证棚内十米板处（1 米内）照度不大于 20Lux，为前照灯检测提供暗环境。 ■ 十米白板底座带移动脚轮，移动到检测位置后可固定，单人即可完成转场。 ■ 白板两侧带定位销，固定销孔按车型定位；在地面用冲击钻打出该车型销孔后，白板移动到位即可直接定位，重复定位一致性好。

■ 十米白板带有刻度尺以及水平泡，可用来确认白板的姿态，保证十米距离与垂直度。 ■ 白板上的灯型合格区域由供方制作，不同车型用不同颜色的区域表示，检测时判读直观。 ■ 可提供手动调整高度的十米板，适应不同车型的前照灯高度。

结构与细节

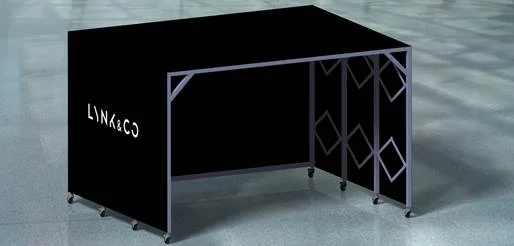

遮光棚：黑色不反光材质、可折叠并带移动脚轮

主要技术参数

设备组成	遮光棚 + 十米白板（可选手动调整高度的十米板）
遮光棚	便于折叠、带移动脚轮；黑色不反光材质
棚内照度要求	十米板处（1 米内）照度不大于 20Lux
十米白板	尺寸满足现场生产车型抽检需求；底座带移动脚轮，到位后可固定
定位方式	白板两侧带定位销，固定销孔按车型定位，地面钻孔后可直接定位
姿态确认	白板带刻度尺及水平泡
合格区域	灯型合格区域制作在白板上，不同车型用不同颜色区域表示
适用场景	整车下线前照灯（大灯）检测工位、抽检工位
