代理产品 ｜ 机动车前照灯（灯光）检测设备
前照灯检测仪 MQD-3B（浙大鸣泉）
ARM 数字图像处理 + CCD，触摸屏操作，线激光辅助对准；发光强度 0~120000cd，光轴偏移示值误差 ≤±3.5cm/dam；支持卤素灯、氙气灯 HID、LED 灯
MQD-3B 前照灯检测仪整机：立柱、光电箱与触摸显示屏
| 采用先进的 ARM 数字图像处理技术 CCD 结构，精密的光学系统，数据重复性好。 | 带触摸控制的液晶显示 测量界面直观、操作便捷。 | 线激光辅助对准 进入测量界面自动打开线激光，进入测量时自动关闭，便于快速对准被测发光体。 |
产品概述
机动车前照灯检测是机动车安全性能检测的必要项目：前照灯保持正确的照射方向及具备足够的发光强度是行车安全的重要保证。
MQD-3B 型前照灯检测仪是浙江浙大鸣泉科技有限公司按照国家标准 GB7258《机动车运行安全技术条件》、GB 21861《机动车安全检验项目和方法》和 GB18565《营运车辆综合性能要求》的检测项目要求研制的新一代机动车前照灯检测仪。仪器根据机动车前照灯远、近光灯的光强分布特点，采用先进的图像处理技术，准确对前照灯发光光强及光轴的偏移量进行测量，是高智能化的前照灯远、近光检测仪。
仪器适用于机动车安全性能和综合性能检测线上的联网检测、汽车制造厂的新车出厂检定，以及机动车维修部门对机动车维修保养检测。
核心优势
■ 采用先进的 ARM 数字图像处理技术，CCD 结构，精密的光学系统，数据重复性好。 ■ 带触摸控制的液晶显示，测量界面直观、操作便捷。 ■ 线激光辅助对准：进入测量界面自动打开线激光，进入测量时自动关闭，便于快速对准被测发光体。 ■ 对各种类型前照灯（卤素灯、氙气灯 HID、LED 灯）都能正确检测。 | ■ 合格判定清晰：以远光为例，光强、水平偏差和垂直偏差 3 项同时合格时最终结果才为合格；不合格项以红色显示、合格项以绿色显示，一目了然。 ■ 联网友好：提供 RS-232 串行口与 RJ45 有线网络接口，支持串口通讯协议与联网命令（可由联网主机直接下发需测量灯型），在线调整过程中实时往外发送实时测量数据。 ■ 支持灯型齐全：远光、近光测量为标准功能，雾灯测量为选配功能，并可测量日行灯。 ■ 按 GB7258 等标准要求设计，满足检测线、整车厂与维修部门的检定/检测场景。 |
结构与细节
MQD-3B 仪器组成示意图
|

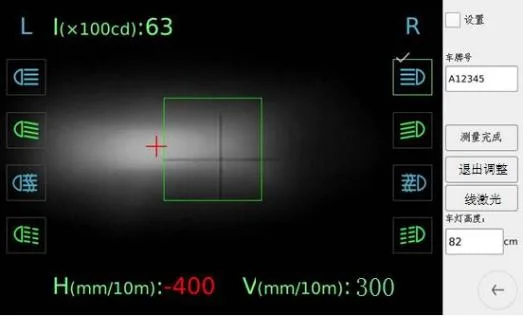

触摸屏测量界面：光型分布十字线与光强、水平/垂直偏差读数，左右灯与灯型选择
|
合格与否判定：不合格项红色显示、合格项绿色显示
|
主要技术参数
| 发光强度测量范围 | (0～120000) cd |
| 角度偏移测量范围 | 左 3°～右 3°；上 2°～下 3° |
| 车灯高度 | (250～1350) mm（需由客户自行输入） |
| 测量距离 | 1 米 |
| 发光强度示值误差 | 光轴偏移值（角）为零时不大于 ±10%；在检定范围内任意值时不大于 ±12% |
| 远光光轴偏移量示值误差 | 不大于 ±3.5cm/dam（±12′） |
| 近光光轴偏移量示值误差 | 不大于 ±3.5cm/dam（±12′） |
| 雾灯光轴偏移量示值误差 | 不大于 ±3.5cm/dam（±12′） 注：雾灯测量为选配功能 |
| 环境条件 | 温度 -10℃～40℃；相对湿度 ≤90% |
| 工作电源 / 额定功率 | DC 12V；9W |
| 外形尺寸（长×宽×高） | 670×560×1837 mm |
| 仪器重量 | 55 kg |
| 接口配置 | RJ45（有线网络）、USB1/USB2（U 盘或鼠标）、RS-232 串行口（联网通信）、电源接口与电源开关 |
| 显示与操作 | 触摸显示屏（显示操作界面与数据）；电源开关 |
| 对准方式 | 线准激光（辅助中箱对准被测发光体） |
| 结构组成 | 立柱（边棱为仪器运动的精密轨道，忌用重物敲击）、光电箱、底脚 |
| 测量界面项目 | 远光右灯测量、近光右灯测量、雾灯右灯测量、日行灯右灯测量、退出测量；含设置、车牌号、测量完成、调整、线激光、车灯高度等操作项 |
| 执行标准 | GB7258《机动车运行安全技术条件》、GB 21861《机动车安全检验项目和方法》、GB18565《营运车辆综合性能要求》 |
联系我们
北京泰元祥科技有限公司 电话：010-89780650 手机：18611929790（李永坡）邮箱：liyongpo@taiyuanxiang.cn
地址：北京市昌平区北七家镇宏福 10 号院 1 号楼 3027 室
服务内容：整机销售、安装调试、标定与精度核查、操作培训、售后维修及备件供应 注：本页参数与图片整理自产品技术资料，仅用于产品介绍；产品配置与参数如有更新恕不另行通知，具体以实物及合同约定为准。
